How to build
COMMENT CONSTRUIRE DES CHARIOTS MODULAIRESNous avons rassemblé 8 astuces d’assemblage concernant la capacité de chargement des structures de manutention modulaire. Vous retrouvez des conseils pertinents qui vous feront économiser temps et argent et vous permettront de faire en sorte que vos structures de tubes et joints connecteurs puissent supporter la charge prévue.
Temps de lecture estimé: 8 minutes
Augmentez la capacité de charge de vos racks à gravité avec les options d’assemblage suivantes :
1. Ajoutez des rails de convoyeurs pour répartir le poids de la charge.
2. Doublez les tubes de soutien à l’avant et à l’arrière du rack en utilisant le kit de connecteurs à intersection en T HJ-1.
Téléchargez la version PDF de l’astuce d’assemblage #14

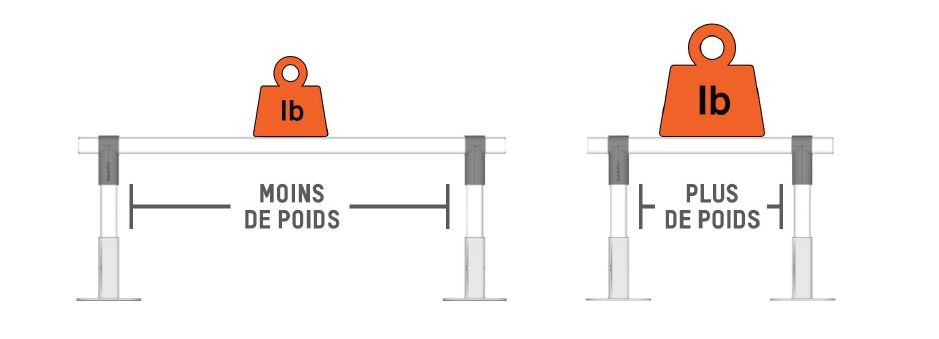

La façon dont votre structure modulaire Flexpipe est conçue affectera sa capacité de charge. Plus le tube est long, moins il peut soutenir de poids.
Téléchargez la version PDF de l’astuce d’assemblage #16

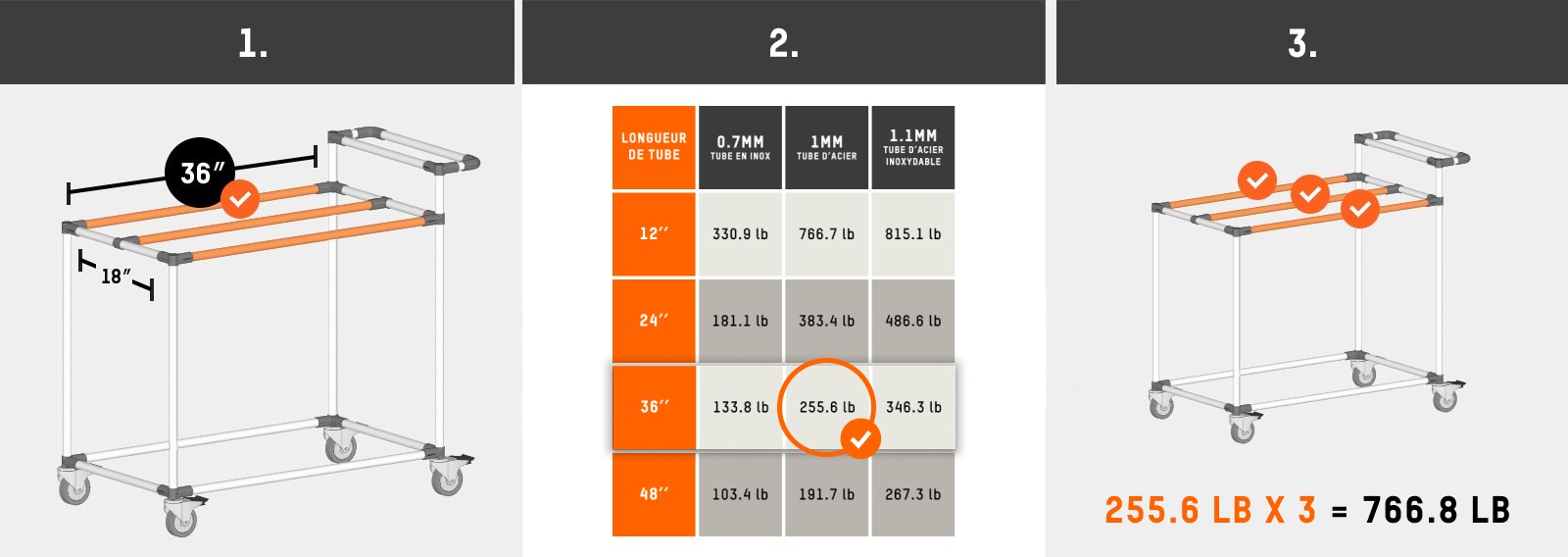

Augmentez la capacité de charge de vos structures modulaires de tubes et joints connecteurs en suivant ces 3 étapes :
1. Prendre la dimension du tube le plus long de votre structure.
2. Référez-vous au tableau des capacités fourni par Flexpipe.
3. Multipliez la capacité de chaque tube par le nombre de tubes de la structure.
Téléchargez la version PDF de l’astuce d’assemblage #17
Augmentez la capacité de charge de vos structures modulaires en ajoutant des tubes perpendiculaires. Utilisez le kit de joints connecteurs à intersection en T HJ-1.
Téléchargez la version PDF de l’astuce d’assemblage #18
Augmentez la capacité de charge de vos structures modulaires en ajoutant des tubes en angles à l’aide du kit de joints connecteurs HJ-6 ou HJ-17.
Téléchargez la version PDF de l’astuce d’assemblage #19

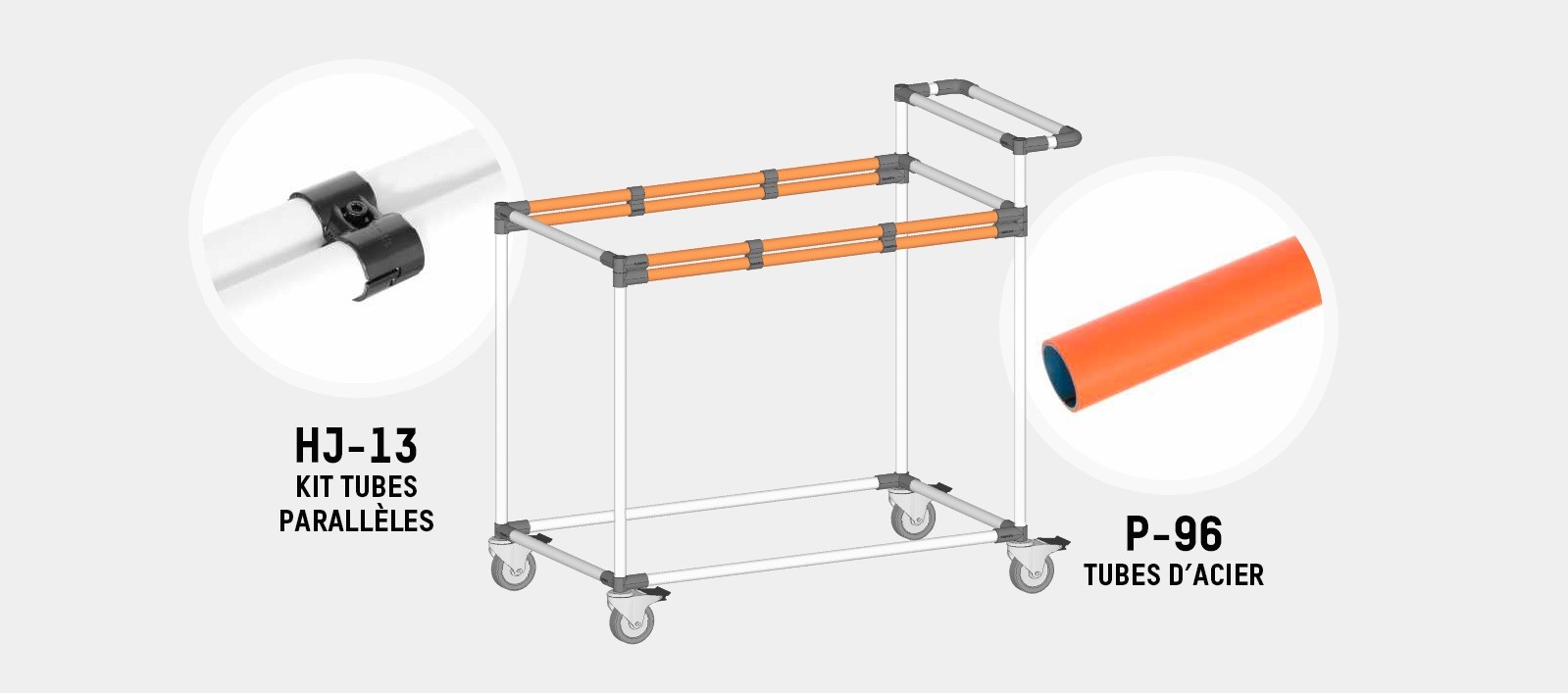

Augmentez la capacité de charge de vos structures modulaires en superposant des tubes parallèles à l’aide du kit de joints connecteurs HJ-13.
Téléchargez la version PDF de l’astuce d’assemblage #20

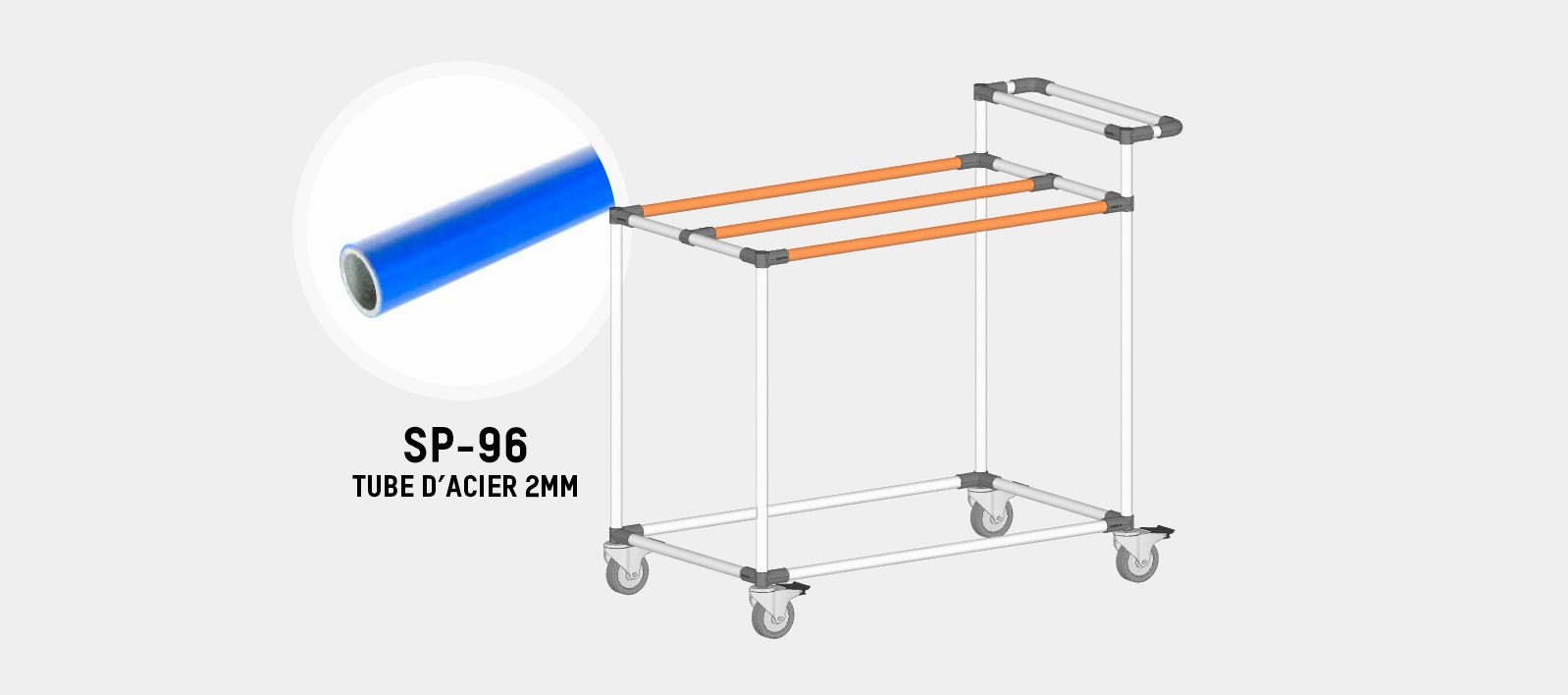

Renforcez la capacité de chargement de vos structures modulaires en utilisant les tubes d’acier plus robustes à 2 mm d’épaisseur SP-96-BL.
Téléchargez la version PDF de l’astuce d’assemblage #21

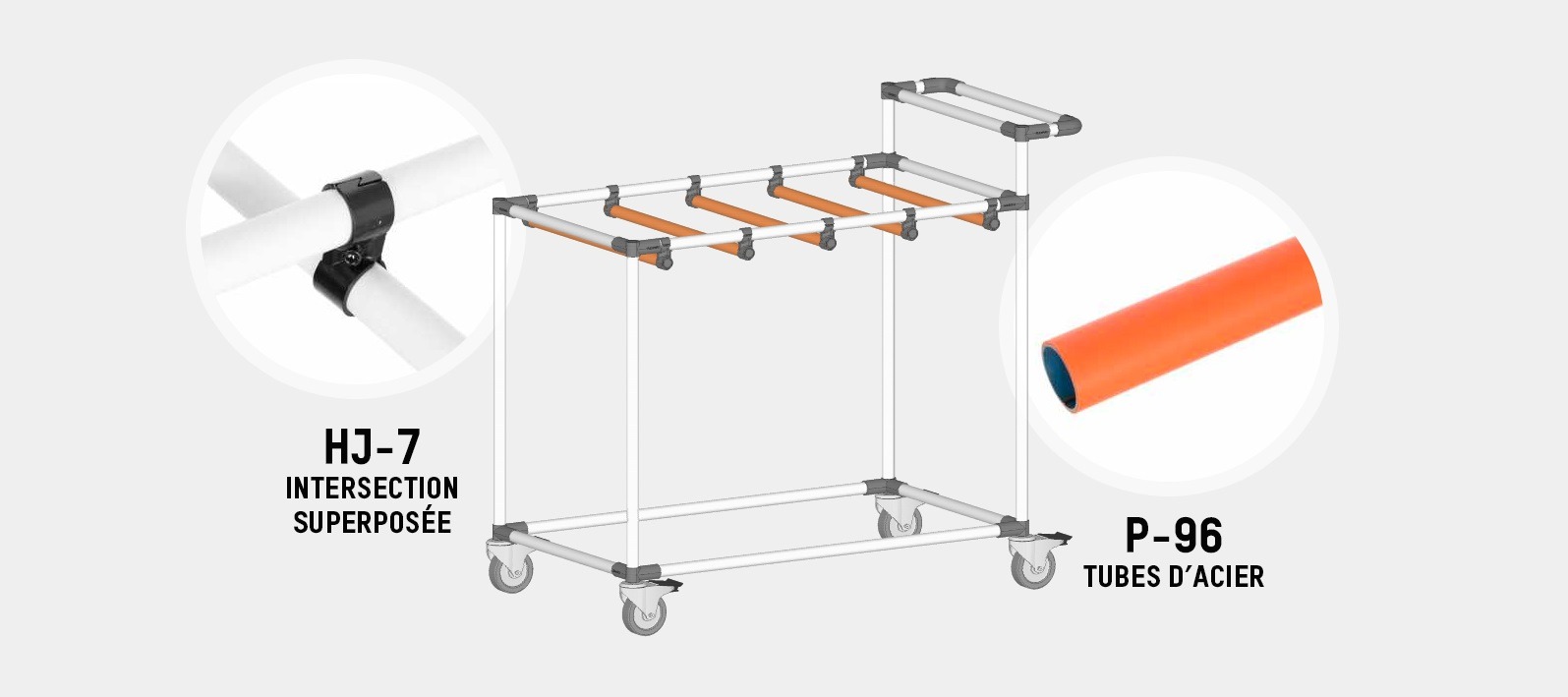

Renforcez la capacité de chargement de votre structure modulaire en ajoutant des tubes à l’aide du kit de joints connecteurs HJ-7. Cela permet également de créer une étagère supérieur au lieu d’utiliser tout autre type de surface qui vous coûterait des centaines de dollars. Les étagères en tubes d’acier offrent une grande flexibilité, car vous pouvez déterminer la distance entre chaque tube en fonction de la charge et le volume de l’équipement à manutentionner.
Téléchargez la version PDF de l’astuce d’assemblage #22
