Cómo elegir el riel de rodillos adecuado para sus racks por gravedad
Un riel de rodillos Flexpipe es un componente esencial de los racks FIFO (First-In, First-Out) por gravedad en un entorno lean. Se utiliza en sistemas de manejo de materiales, como carros de picking, de kitting o estructuras de reabastecimiento en línea, donde el flujo del material debe ser continuo y sin interrupciones.
Un riel de rodillos está compuesto por rodillos de baja fricción montados en una estructura de acero. Accesorios como los topes permiten mantener los contenedores en posición. Cuando se utilizan correctamente, los rieles de rodillos Flexpipe facilitan el almacenamiento y el desplazamiento de bins y contenedores, al mismo tiempo que simplifican la carga y descarga.
En un entorno de manufactura lean, los rieles de rodillos permiten a los operarios acceder fácilmente a piezas y consumibles directamente en su estación de trabajo. Funcionan por gravedad, no requieren alimentación eléctrica y garantizan un flujo constante de material gracias a su baja fricción. Son duraderos, están disponibles en varios formatos y pueden cortarse a la longitud requerida.
Los rieles de rodillos Flexpipe :
- Funcionan por gravedad
- No requieren alimentación eléctrica
- Ofrecen baja fricción
- Son 100 % modulares y escalables
- Pueden cortarse a la medida
- Son extremadamente duraderos
- Están disponibles en varios anchos y configuraciones
Puntos clave
- Los rieles de rodillos son una solución por gravedad utilizada en racks y sistemas de manejo de materiales en entornos lean

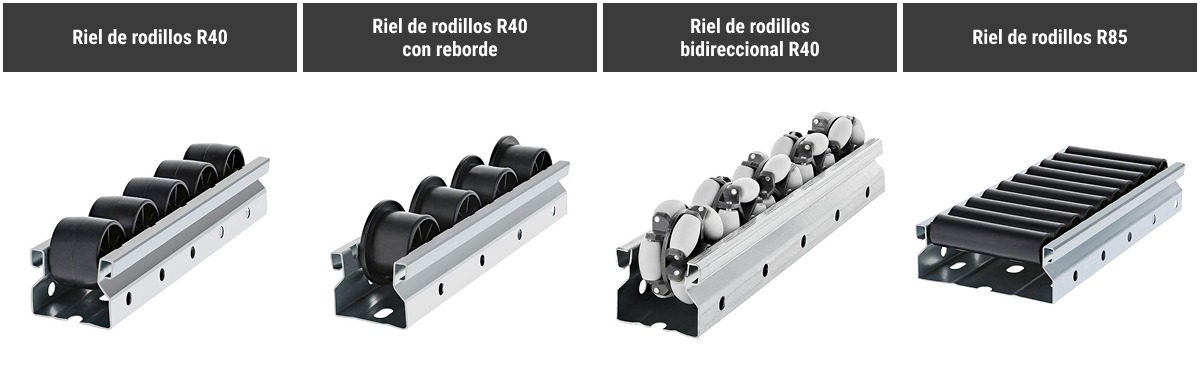

- El riel de rodillos R40 es la opción más común
- El riel de rodillos R40 con reborde ofrece un guiado integrado para contenedores estrechos
- El riel de rodillos bidireccional R40 permite el desplazamiento en ambos sentidos
- Los rieles de rodillos R85 están diseñados para cargas más pesadas y vías más anchas
- Los accesorios Flexpipe permiten controlar el posicionamiento y el flujo de los materiales
¿Qué es un riel de rodillos y cómo funciona?
Un riel de rodillos Flexpipe es una solución por gravedad utilizada en racks por gravedad para controlar el almacenamiento, el desplazamiento y la recogida de contenedores de material. Los contenedores se cargan por la parte trasera del rack y se recogen por la parte delantera.
Un riel de rodillos es un componente clave de cualquier rack FIFO por gravedad en un entorno lean. Cada riel se instala con una ligera inclinación, generalmente de unos 5 grados. Un tope en el extremo de cada nivel evita que los contenedores se caigan.
Esta inclinación permite que los contenedores se deslicen de forma natural desde el lado de carga, en la parte trasera del rack, hasta el lado de recogida, en la parte delantera. Al hacer que los materiales estén accesibles directamente en la estación de trabajo, el riel de rodillos reduce los desplazamientos innecesarios, ya que los operarios no tienen que dejar su puesto para ir a buscar piezas.
Ventajas de los rieles de rodillos
- Esenciales para la gestión FIFO del inventario
- Indispensables en los racks por gravedad
- Reducen los desplazamientos innecesarios
- Garantizan un flujo constante de material
- Facilitan el reabastecimiento continuo

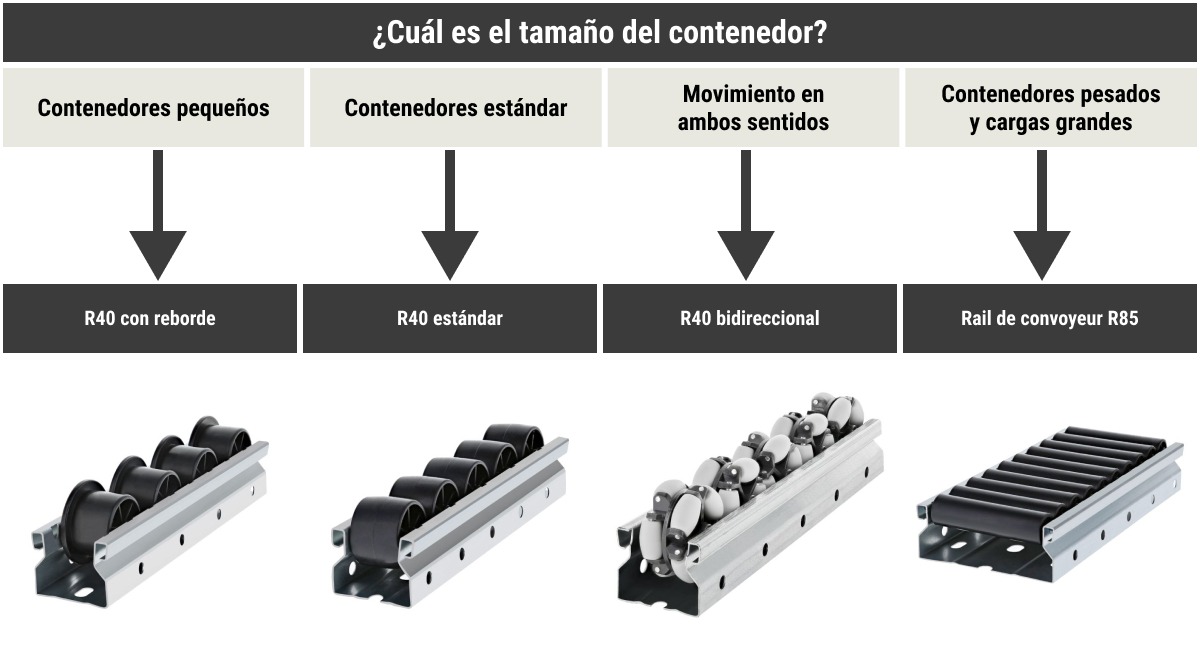

Cómo elegir el riel de rodillos adecuado
Elegir el riel de rodillos por gravedad adecuado es esencial para garantizar que sus contenedores se desplacen fácilmente desde la parte trasera hasta la parte delantera de su rack por gravedad, sin bloqueos ni interrupciones. La elección siempre debe basarse en el tipo de contenedores utilizados en su entorno.
La guía a continuación presenta los principales rieles de rodillos Flexpipe y sus casos de uso.

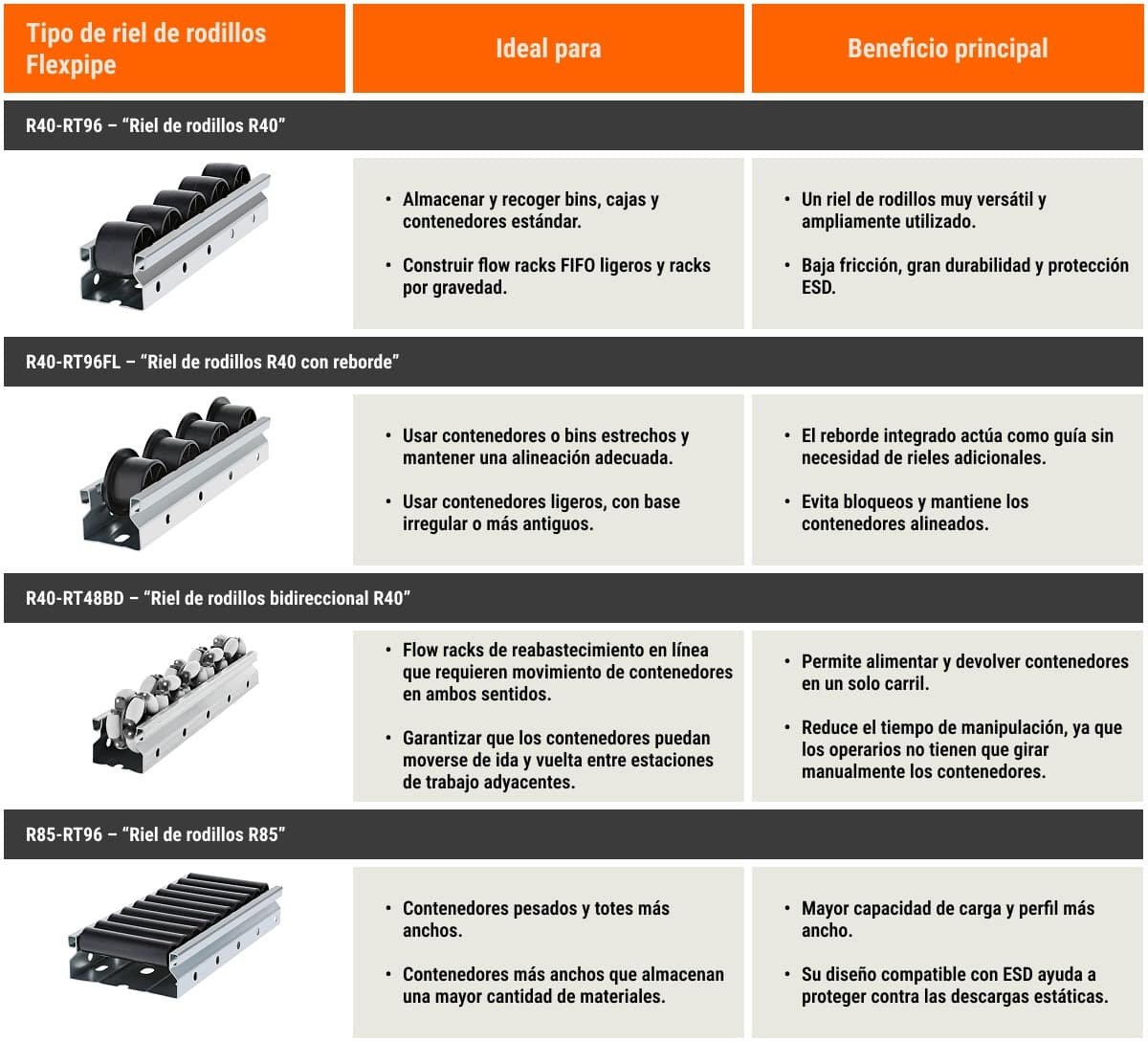

Guía de selección de rieles de rodillos
La guía a continuación presenta los principales rieles de rodillos Flexpipe y sus casos de uso. Hay tres criterios principales que deben orientar su elección: el ancho de los contenedores, su peso y el ángulo de inclinación del rack.
R40-RT96 – « Riel de rodillos R40 » – Riel de rodillos ESD de acero de 40 mm x 8 pies
El R40-RT96 es el riel de rodillos Flexpipe estándar para aplicaciones que requieren protección contra descargas electrostáticas (ESD). Sus rodillos de polietileno (PE) están montados en una estructura de acero galvanizado. Es adecuado para contenedores de tamaño estándar, ofrece baja fricción y se destaca por su durabilidad y funcionamiento silencioso.
- Rodillos de polietileno (PE)
- Estructura de acero galvanizado
- Compatible con ESD
- Baja fricción
- Duradero
- Silencioso
Cada rodillo puede soportar 20 lb, para una capacidad aproximada de 507 lb por metro (3,28 pies). Este riel de rodillos Flexpipe es modular y escalable. Facilita el acceso a los contenedores alimentados por gravedad, reduce la manipulación y mejora la eficiencia.
Utilice el riel de rodillos R40 cuando…
- Trabaja con bins y contenedores de tamaño estándar
- Diseña racks FIFO por gravedad ligeros
- Necesita soluciones de picking en línea
R40-RT96FL – « Riel de rodillos R40 con reborde » – Riel de rodillos ESD de acero con reborde de 40 mm x 8 pies
El R40-RT96FL, o riel de rodillos R40 con reborde, es otra opción compatible con ESD equipada con rodillos de polietileno (PE). Ofrece la misma capacidad de carga por rodillo y por metro que el modelo estándar, al mismo tiempo que mejora el flujo de materiales gracias a su baja resistencia a la rodadura.
Este modelo cuenta con rebordes integrados que actúan como sistema de guía, lo que permite mantener los contenedores alineados y reducir el riesgo de bloqueos.
- Rodillos de polietileno (PE)
- Estructura de acero galvanizado
- Compatible con ESD
- Guiado integrado
- Baja fricción
- Mantiene los contenedores alineados
- Reduce los bloqueos
Utilice el riel de rodillos R40 con reborde cuando…
- Necesita mantener los contenedores bien alineados y evitar que se salgan del carril
- Utiliza contenedores ligeros, con base irregular o desgastados
- Desea asegurar un guiado constante de los contenedores
R40-RT48BD – « Riel de rodillos bidireccional R40 » – Riel de rodillos bidireccional de 40 mm x 4 pies
Al ofrecer el mismo excelente rodamiento de baja fricción, el riel de rodillos bidireccional R40 permite el desplazamiento de los contenedores en ambos sentidos, lo que lo convierte en una solución extremadamente flexible.
Este riel de baja resistencia ofrece un desplazamiento muy fluido, y su formato compacto facilita su integración en distintos tipos de racks. El riel de rodillos bidireccional R40 también reduce el tiempo de manipulación, ya que los operarios no tienen que girar los contenedores manualmente.
- Permite que los bins y contenedores se desplacen en ambos sentidos
- Solución por gravedad extremadamente flexible
- Reduce el tiempo de manipulación, sin necesidad de girar los contenedores manualmente
- Desplazamiento muy fluido
- Baja fricción y diseño compacto
Utilice el riel de rodillos bidireccional R40 cuando…
- Diseña racks por gravedad en línea donde el flujo de materiales y el sentido de circulación cambian con frecuencia
- Tiene puntos de transferencia entre dos estaciones de trabajo
- Acondiciona células de trabajo lean que requieren un flujo bidireccional de materiales
R85-RT96 – « Riel de rodillos R85 » – Riel de rodillos ESD de acero de 85 mm x 8 pies
El riel de rodillos R85 mide 85 mm de ancho, lo que lo convierte en una excelente opción para soportar contenedores más pesados. Este riel de rodillos compatible con ESD es especialmente adecuado para entornos donde los componentes electrónicos sensibles deben estar protegidos contra descargas estáticas.
Su estructura está fabricada en acero galvanizado resistente, lo que lo convierte en un riel FIFO extremadamente duradero. Como todos los rieles de rodillos Flexpipe, el R85 ofrece baja fricción y un desplazamiento muy fluido, además de poder integrarse en distintos racks FIFO por gravedad en línea.
- Ancho de 85 mm ideal para cargas más pesadas y contenedores voluminosos
- Compatible con ESD para proteger contra descargas estáticas
- Baja fricción y desplazamiento muy fluido
- Estructura de acero resistente para una mayor durabilidad
Utilice el riel de rodillos R85 cuando…
- Manipula bins, cajas o contenedores más grandes y pesados
- Necesita un riel de rodillos muy estable y de alta resistencia
- Trabaja en un entorno de ensamblaje sensible a las descargas electrostáticas
En la mayoría de las aplicaciones, los fabricantes que operan en entornos lean comienzan con el riel de rodillos R40 estándar. Luego, a medida que sus necesidades evolucionan, recurren a otros tipos de rieles de rodillos más adecuados para su uso.
En resumen, el riel de rodillos con reborde guía los contenedores y los mantiene bien alineados. El riel de rodillos bidireccional permite que los materiales circulen en ambos sentidos, mientras que el riel de rodillos R85 está diseñado para contenedores más anchos y pesados.

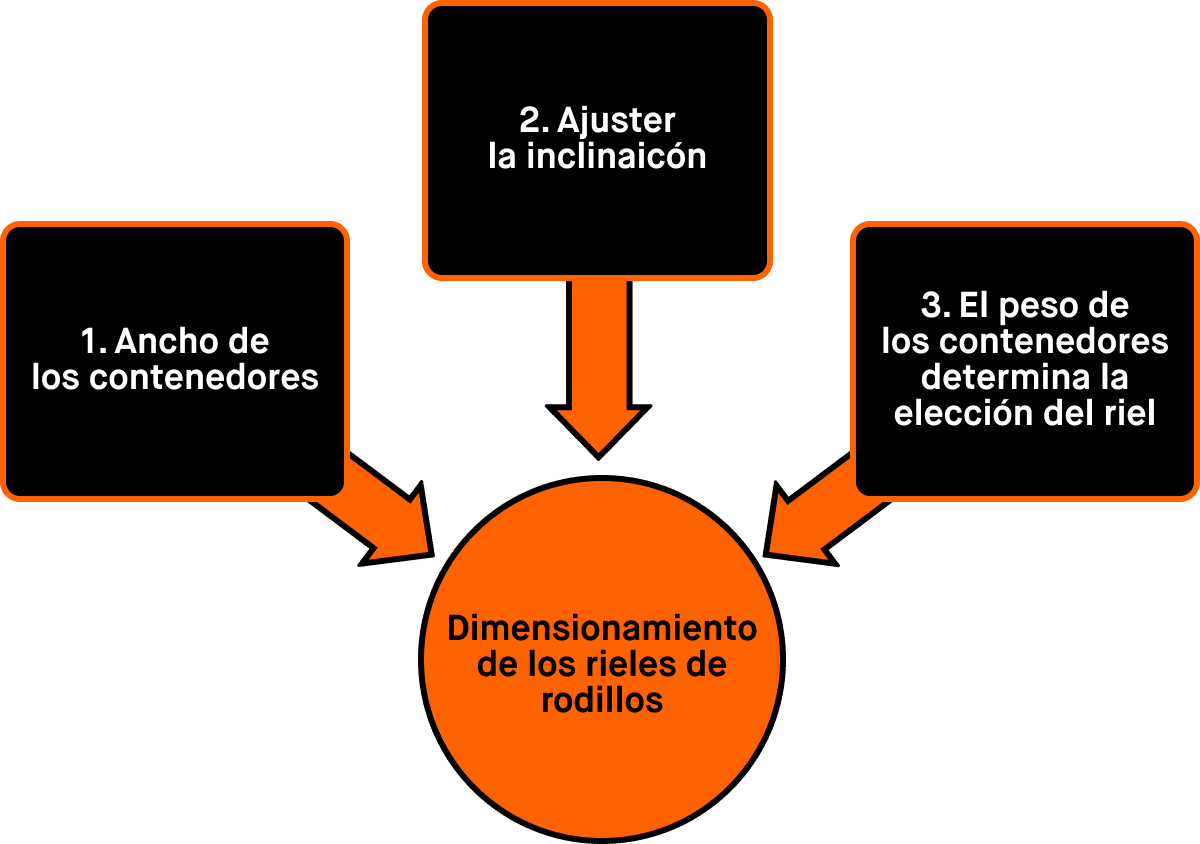

Dimensionamiento de una vía de riel de rodillos
Hay varios criterios importantes que deben tenerse en cuenta al dimensionar una vía de riel de rodillos.
En primer lugar, considere siempre el ancho de sus contenedores de material. Este ancho determina el espacio entre los rieles de rodillos. Los contenedores con materiales ligeros requerirán una separación menor que los contenedores con cargas más pesadas.
Luego, comience con una inclinación de aproximadamente 5 grados para el riel de rodillos. Sin embargo, se recomienda ajustar ligeramente este ángulo en función del peso de los materiales. Una inclinación de 3 a 4 grados suele ser suficiente para contenedores más pesados, ya que su peso facilita el desplazamiento. En cambio, los contenedores más ligeros pueden requerir una pendiente más pronunciada.
Por último, el peso de los contenedores es un factor decisivo en la elección del tipo de riel de rodillos. Como referencia, los rodillos del riel de rodillos R40 estándar de Flexpipe soportan 20 lb cada uno, lo que representa más de 507 lb por metro (3,28 pies). Por encima de esta capacidad, generalmente se recomienda utilizar rieles de rodillos R85.

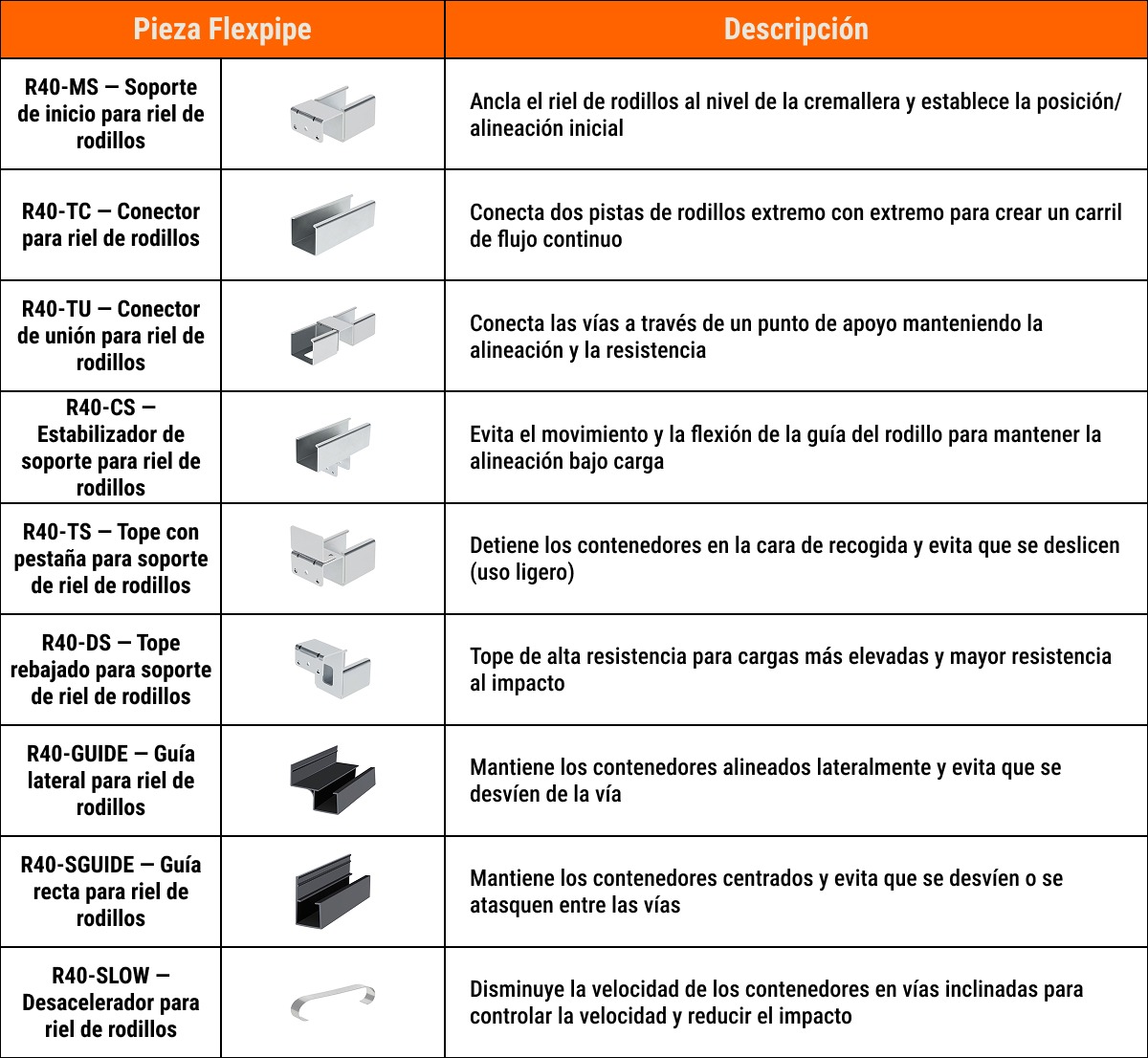

¿Qué accesorios se necesitan para los rieles de rodillos?
Flexpipe ofrece a los fabricantes que operan en entornos lean una gama completa de accesorios para rieles de rodillos, diseñados para mantener los contenedores en su lugar y mejorar el flujo de materiales. La tabla a continuación presenta estos accesorios junto con una breve descripción de su función.
Aplicaciones comunes de los rieles de rodillos en manufactura lean
La aplicación más común de los rieles de rodillos Flexpipe es el rack FIFO por gravedad. También se utilizan en racks de supermercado, carros o racks de kitting y picking, así como en cualquier aplicación relacionada con el reabastecimiento en línea o en almacén.
En un entorno de manufactura lean, es frecuente ver racks FIFO por gravedad móviles instalados justo al exterior de una estación de trabajo o de una célula de trabajo lean. El personal de inventario coloca los contenedores en la parte trasera del rack, mientras que la parte delantera está orientada hacia el operario.
Esta configuración sencilla permite que el operario nunca tenga que abandonar su puesto o célula de trabajo para ir a buscar materiales o consumibles esenciales. Todo queda almacenado al alcance de la mano. El operario solo tiene que tomar el contenedor que necesita, mientras otro ocupa su lugar a medida que el personal reabastece el rack por la parte trasera.
- Racks FIFO por gravedad
- Racks de supermercado
- Racks de kitting
- Vías de picking
- Reabastecimiento en línea
- Reabastecimiento en almacén
Rieles de rodillos vs. rieles de ruedas (skate wheel)
Un error frecuente es utilizar rieles de ruedas (skate wheel) en lugar de rieles de rodillos. Es importante entender que estos dos productos tienen funciones diferentes. No son intercambiables.
Los rieles de rodillos se utilizan principalmente en racks FIFO por gravedad en entornos lean, carros de picking y kitting, así como en estructuras de manejo de materiales en línea que apoyan la producción con los materiales y consumibles esenciales. Son indispensables para suministrar a los operarios las piezas necesarias directamente en su estación de trabajo.
Los rieles de ruedas (skate wheel), por su parte, se utilizan sobre todo en entornos de embalaje y expedición. Son ampliamente utilizados para la preparación de pedidos, ya que permiten a los operarios desplazar paquetes hasta la zona de envío. Aunque también pueden encontrarse en producción, por lo general no se utilizan en racks FIFO por gravedad ni en estructuras destinadas a abastecer las estaciones de trabajo con materiales.
Rieles de rodillos
- Ideales para bins, contenedores y cargas de base plana, incluso más pesadas
- Garantizan un flujo de materiales estable en producción
- Permiten un desplazamiento en línea recta
- Se utilizan en racks FIFO por gravedad, estructuras lean y sistemas Kanban
Rieles de ruedas (skate wheel)
- Se utilizan principalmente en embalaje y expedición
- Son esenciales para la preparación de pedidos
- Permiten un movimiento multidireccional de un punto a otro
- Son ideales para productos ligeros embalados en cajas o cartones
Errores más comunes en el diseño de racks por gravedad
Los errores más frecuentes en el diseño de un rack por gravedad comienzan con una mala elección del riel de rodillos. Es común pasar por alto el ancho de los contenedores de material. Entonces se instalan los rieles y luego se descubre que no hay suficiente espacio entre ellos para permitir un desplazamiento fluido.
Otro error frecuente es no ajustar la inclinación del rack por gravedad. Los contenedores más pesados no necesitan una pendiente tan pronunciada, mientras que los contenedores más ligeros generalmente requieren una mayor inclinación. Esto lleva a otro error común: no utilizar desaceleradores para riel de rodillos Flexpipe (R40-SLOW) con contenedores más pesados.
- Ancho incorrecto del riel de rodillos
- No se tuvo en cuenta el ancho de los contenedores
- Inclinación del riel de rodillos no ajustada
- No se utilizan desaceleradores para contenedores más pesados
- Sobrecarga de los racks
- No se tiene en cuenta la distribución del peso sobre cada riel de rodillos
- Compra de racks de acero soldado en lugar de racks modulares Flexpipe
- Con Flexpipe es posible una personalización completa, a diferencia de los racks de acero soldado
La sobrecarga de los racks es otro error frecuente, y por lo tanto también la sobrecarga de los rieles de rodillos. Siempre debe tenerse en cuenta el peso total de cada contenedor en función de la capacidad de carga del riel.
Aunque todos estos errores son comunes, el más importante probablemente sea elegir racks por gravedad fijos de acero soldado. Estos racks FIFO fijos no permiten personalización. En muchos casos, no se ajustan exactamente a las dimensiones de los contenedores utilizados y, si esas dimensiones cambian, la estructura no puede adaptarse.
Preguntas frecuentes
¿Para qué sirve un riel de rodillos?
Un riel de rodillos se utiliza en racks por gravedad. Los bins, contenedores o cajas se cargan en la parte trasera del rack y luego la gravedad los lleva hacia la parte delantera, lo que permite soportar sistemas FIFO y mejorar la eficiencia en producción.
¿Qué riel de rodillos se debe utilizar para un rack por gravedad?
El riel de rodillos Flexpipe R40 es la opción más común para los racks por gravedad, ya que se adapta bien a los bins estándar utilizados en manufactura lean y en almacenes.
¿Cuál es la diferencia entre los rieles R40 y R85?
Los rieles R40 están diseñados para bins estándar y más ligeros, mientras que los rieles R85 tienen un perfil más ancho, lo que les permite soportar bins más grandes y más pesados.
¿Cuándo se debe utilizar un riel de rodillos con reborde?
Los rieles con reborde deben utilizarse cuando se desea guiar bien los bins y evitar que se desvíen de su trayectoria. Los rebordes integrados garantizan una mejor alineación.
¿Los rieles de rodillos permiten gestionar sistemas FIFO?
Sí. Los rieles de rodillos Flexpipe se utilizan en racks FIFO por gravedad porque permiten que los contenedores se desplacen fácilmente desde el lado de carga, en la parte trasera, hasta el lado de recogida, en la parte delantera, gracias a la gravedad.
Diseñe y ensamble racks FIFO por gravedad Flexpipe con rieles de rodillos
El sistema Flexpipe es la solución ideal para personalizar racks FIFO por gravedad y otros sistemas de manejo de materiales. Este sistema, que puede cortarse a la medida y ensamblarse, es extremadamente duradero y al mismo tiempo ofrece una alternativa económica a las estructuras fijas de manejo de materiales en acero soldado.
Un rack FIFO por gravedad Flexpipe, una estación de trabajo, un carro de kitting, un carro de picking, una célula de trabajo lean o un carro remolcador puede personalizarse, ensamblarse, modificarse y ajustarse directamente en su planta.
Para descubrir todo lo que es posible hacer con el sistema Flexpipe, consulte nuestra guía de diseño.
Para ver soluciones existentes que pueden ayudarle a reducir sus costos de manejo de materiales, visite nuestros planos gratuitos.
Para hablar directamente con alguien o saber más sobre nuestros servicios de diseño, contáctenos ahora.
