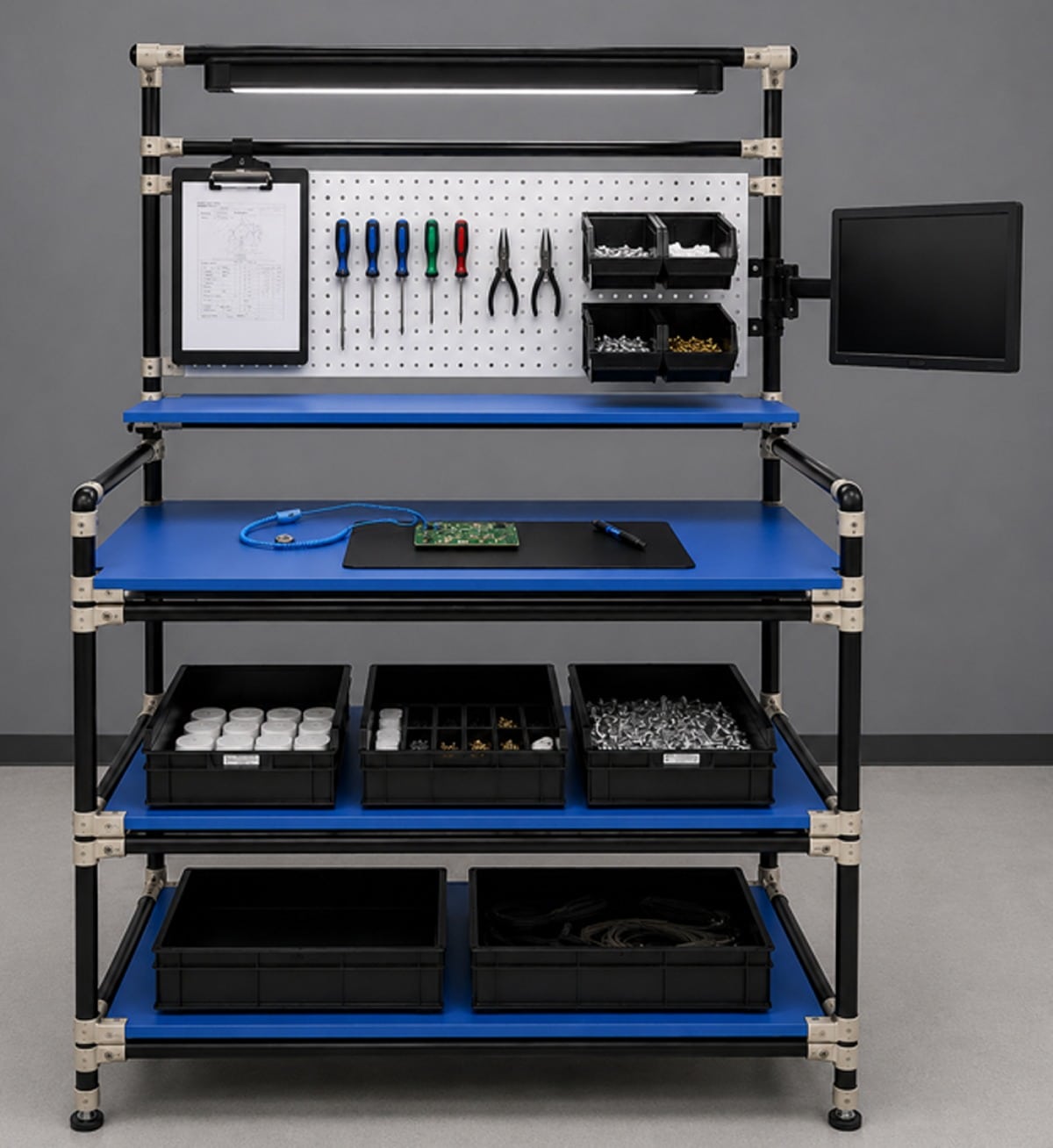

Estaciones de trabajo ESD: materiales modulares compatibles con ESD

En las instalaciones modernas de ensamblaje y fabricación de productos electrónicos, las estaciones de trabajo utilizadas en áreas sensibles deben diseñarse con materiales compatibles con ESD. Sin embargo, utilizar materiales adecuados no es suficiente por sí solo: una estación de trabajo también debe cumplir con todos los requisitos aplicables para ser reconocida como conforme con ESD.

Los materiales compatibles con ESD constituyen la base para el diseño de una estación de trabajo. La conformidad ESD depende posteriormente de varios factores, entre ellos la puesta a tierra, la configuración, los procedimientos de control y la validación de acuerdo con los requisitos vigentes.

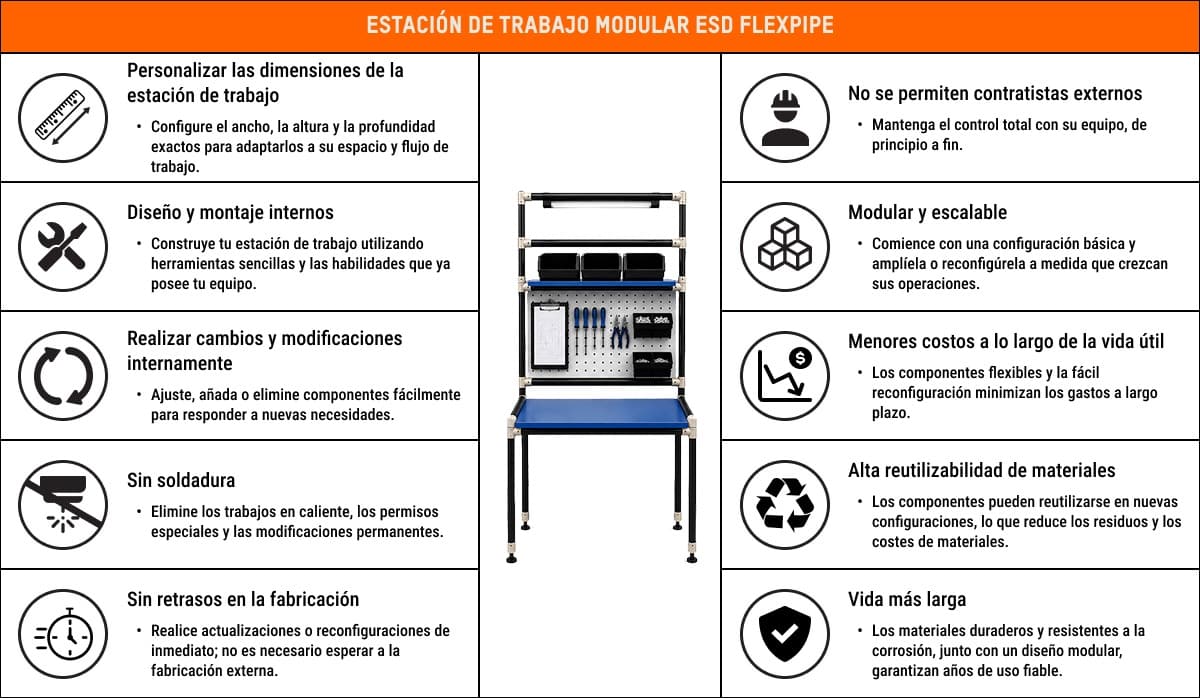

A diferencia de los bancos de trabajo de acero soldado o las estaciones de trabajo prefabricadas, las estaciones modulares pueden modificarse, ajustarse o ampliarse sin soldadura y sin recurrir a un subcontratista.

Los equipos de producción pueden realizar ellos mismos los ajustes a medida que evolucionan los productos y los procesos.

Esta flexibilidad convierte a las estaciones de trabajo modulares en una solución ideal para los entornos de manufactura lean, donde los cambios de productos son frecuentes y la mejora continua forma parte de las operaciones diarias.

Flexpipe ofrece tubos y juntas compatibles con ESD, además de una amplia gama de accesorios, entre ellos rieles transportadores, paneles de HDPE, espuma Kaizen y muchos otros componentes que permiten diseñar estaciones de trabajo modulares adaptadas a entornos sensibles a las descargas electrostáticas.

¿Qué es una estación de trabajo ESD?

Sin embargo, una estación de trabajo ESD nunca constituye una solución independiente. Forma parte de un área protegida contra descargas electrostáticas (EPA – Electrostatic Protected Area), es decir, un espacio de trabajo diseñado para reducir el riesgo de daños en los componentes electrónicos causados por descargas electrostáticas.

Por esta razón, el diseño de una estación de trabajo modular con materiales compatibles con ESD de Flexpipe debe integrarse en un enfoque global de protección ESD. Para obtener más información sobre los requisitos, los métodos de puesta a tierra y las buenas prácticas, consulte nuestra Guía completa sobre protección contra descargas electrostáticas (ESD).

Categoría de componentes	Productos ESD Flexpipe
Componentes estructurales	– Tubos de acero compatibles con ESD – Juntas de acero niquelado – Juntas redondas – Juntas roscadas – Juntas de sujeción – Conectores – Sujetadores
Superficies de trabajo	– Superficies de HDPE – Superficies de trabajo de UHMW-ESD – Láminas de UHMW-ESD
Flujo de materiales	– Rieles transportadores – Rieles transportadores bidireccionales
Movilidad	– Ruedas
Almacenamiento	– Rieles de alta resistencia para cajones
Accesorios	– Ángulos de plástico en L compatibles con ESD – Accesorios compatibles con ESD

Usos, aplicaciones e industrias

Ya sea en una planta de ensamblaje electrónico, en un fabricante de baterías o dispositivos médicos, o en las industrias automotriz y aeroespacial, las estaciones de trabajo ubicadas en áreas sensibles a las descargas electrostáticas deben diseñarse con materiales compatibles con ESD.

En general, cualquier empresa que fabrique, ensamble o integre componentes electrónicos en un producto terminado debe implementar estaciones de trabajo adaptadas a entornos sensibles a las descargas electrostáticas.

Para obtener más información sobre la protección contra descargas electrostáticas, los métodos de verificación y los requisitos aplicables, consulte nuestra Guía completa sobre protección contra descargas electrostáticas (ESD).

Beneficios de las estaciones de trabajo modulares ESD

Para cualquier empresa que fabrique o ensamble componentes electrónicos, una estación de trabajo modular diseñada con materiales compatibles con ESD ofrece mucho más que protección contra las descargas electrostáticas. También contribuye a reducir las fallas de los productos, mejorar la ergonomía de las estaciones de trabajo, apoyar las iniciativas de manufactura lean y mejora continua, y reducir los costos operativos.

Proteja los componentes electrónicos sensibles

Las estaciones de trabajo diseñadas con materiales compatibles con ESD contribuyen a proteger los componentes electrónicos sensibles durante las operaciones de ensamblaje. Al limitar las descargas electrostáticas, ayudan a reducir las fallas inmediatas en producción, así como las fallas latentes que pueden aparecer una vez que el producto ha sido entregado al cliente.

• Reduce los fallos de producción inmediatos durante el montaje.
• Reduce los fallos latentes del producto (percibidos por el cliente).
• Una menor incidencia de fallos latentes reduce las reclamaciones de garantía y las devoluciones de los clientes.
• Unas tasas de fallo más bajas se traducen en una mayor rentabilidad y un mayor rendimiento de producción.
• Mejora el rendimiento de producción a la vez que reduce las reclamaciones de garantía y las devoluciones de los clientes.

Menos fallas significa un mayor rendimiento de producción y una mayor rentabilidad. Al reducir también las fallas latentes —aquellas que se manifiestan únicamente después de que el producto entra en servicio—, los fabricantes reducen los costos de garantía y mejoran la satisfacción de sus clientes.

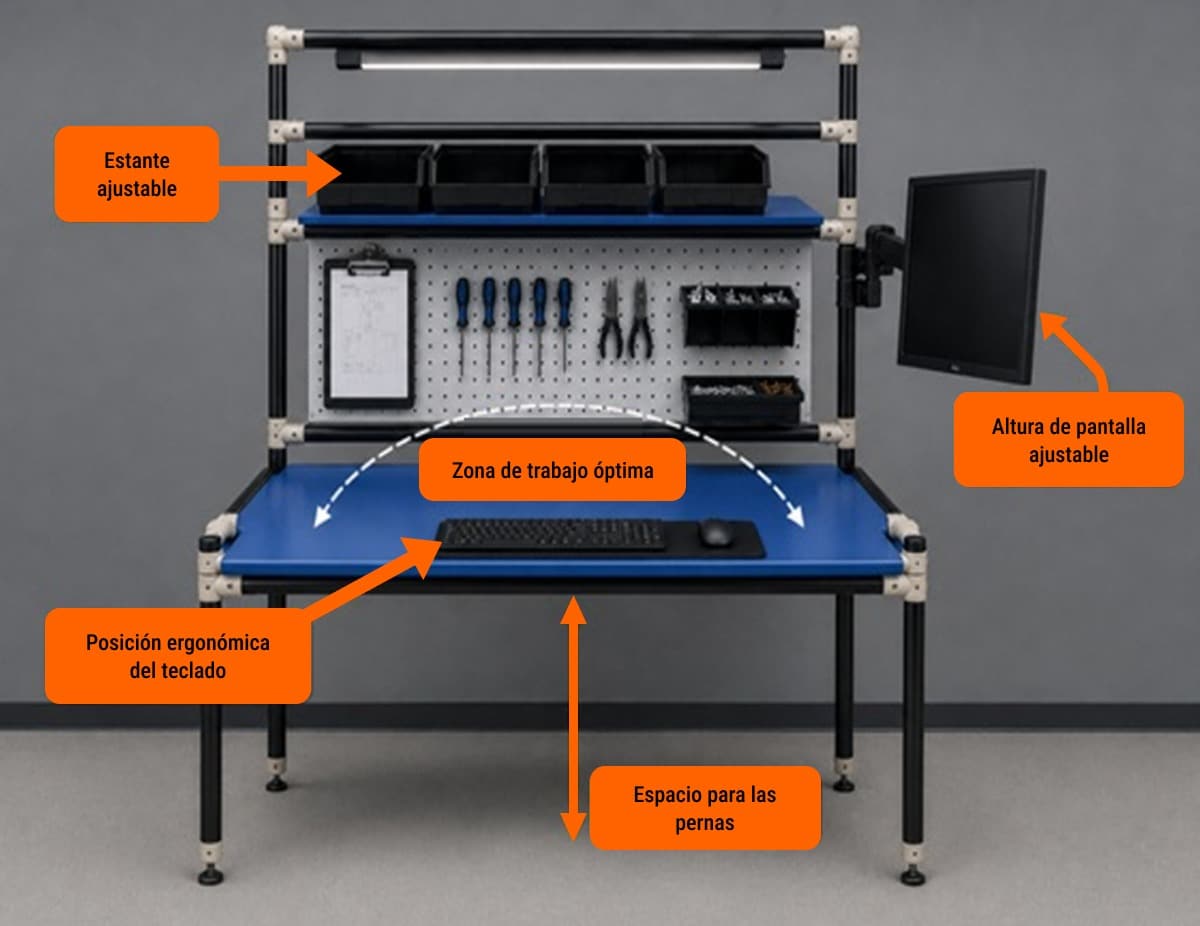

Mejore la ergonomía de las estaciones de trabajo

Una estación de trabajo ESD fabricada con tubos y juntas Flexpipe permite diseñar un espacio de trabajo perfectamente adaptado a cada tarea. Cuando las herramientas, los componentes y las superficies de trabajo están ubicados a la altura adecuada y al alcance de la mano, los empleados realizan menos movimientos innecesarios y reducen el esfuerzo físico.

• Las estaciones de trabajo modulares ESD mejoran la accesibilidad y reducen el esfuerzo físico.
• Los diseños ajustables mejoran la comodidad, la eficiencia y la productividad.
• Una estación de trabajo bien configurada contribuye a reducir el riesgo de lesiones musculoesqueléticas.
• La posición óptima de las pantallas contribuye a reducir la fatiga visual.
• Las superficies de trabajo y los teclados instalados a la altura adecuada contribuyen a reducir el riesgo de síndrome del túnel carpiano.

Además de mejorar el acceso a las herramientas y los componentes, las estaciones de trabajo modulares permiten ajustar fácilmente la disposición de los equipos según las necesidades de los operadores. Las superficies de trabajo, las pantallas, la iluminación LED y los accesorios pueden colocarse de manera que favorezcan una postura de trabajo cómoda durante toda la jornada.

Al reducir los movimientos repetitivos, los esfuerzos innecesarios y el riesgo de lesiones, las estaciones de trabajo modulares Flexpipe contribuyen a mejorar el bienestar de los empleados y, al mismo tiempo, a aumentar la productividad.

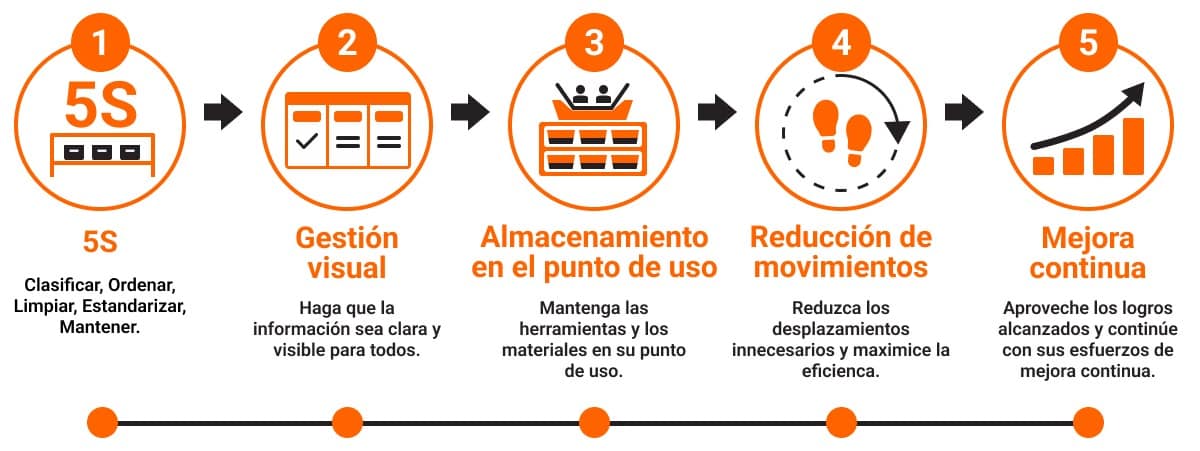

Favorezca la manufactura lean

El sistema modular Flexpipe apoya los principales principios de la manufactura lean. Facilita la aplicación de la metodología 5S al permitir organizar eficazmente las estaciones de trabajo, mantener las herramientas y los consumibles al alcance de la mano e integrar fácilmente la gestión visual.

Las estaciones de trabajo ESD dimensionadas según las necesidades reales de cada operación contribuyen a reducir los desplazamientos innecesarios y el desperdicio de movimiento, permitiendo que los operadores se concentren en las tareas de valor agregado.

Gracias a su diseño modular, los tubos y juntas Flexpipe pueden ajustarse, reconfigurarse o ampliarse a medida que evolucionan los procesos, lo que los convierte en una solución perfectamente adaptada a las iniciativas de mejora continua.

Modifique fácilmente sus estaciones de trabajo ESD a medida que evolucionan sus productos

La evolución de los productos es una realidad en la industria electrónica, así como en todos los sectores que diseñan o ensamblan productos que integran componentes electrónicos. Ya sea que se trate de fabricantes de baterías que desarrollan constantemente nuevos formatos o de la industria automotriz, donde los sistemas electrónicos evolucionan continuamente, las necesidades de producción cambian constantemente.

A medida que evolucionan los productos, también cambian los requisitos de ensamblaje. Puede ser necesario ampliar una superficie de trabajo ESD, modificar las dimensiones de una estación de trabajo, agregar nuevos contenedores de almacenamiento o integrar diferentes herramientas y accesorios. En los entornos de fabricación electrónica, las estaciones de trabajo rara vez permanecen iguales durante mucho tiempo.

A diferencia de las estaciones de trabajo de acero soldado, las estaciones de trabajo modulares Flexpipe pueden modificarse rápidamente y a bajo costo, sin necesidad de reemplazar la estructura existente.

Mayor vida útil, menor costo total de propiedad

Una de las principales ventajas de una estación de trabajo modular ESD Flexpipe es su bajo costo total de propiedad. A diferencia de las estaciones de trabajo de acero soldado o los bancos de trabajo prefabricados, puede evolucionar con sus necesidades sin tener que ser reemplazada.

Gracias a su diseño modular, las estaciones de trabajo Flexpipe pueden modificarse, ampliarse o reconfigurarse por completo varias veces. Los tubos, las juntas y muchos otros componentes pueden reutilizarse en nuevas configuraciones, lo que prolonga la vida útil de la estación de trabajo y reduce los costos asociados con nuevas instalaciones.

En lugar de invertir en una nueva estación de trabajo cada vez que evolucionan sus productos o procesos, puede reutilizar la estructura existente. De esta manera, reduce los costos de materiales, limita el desperdicio y protege su inversión a largo plazo.

Elementos a considerar antes de diseñar una estación de trabajo ESD

Antes de diseñar una estación de trabajo modular ESD, es importante definir claramente sus necesidades. La aplicación prevista, el tipo de operaciones que se realizarán, los requisitos ergonómicos, los equipos que se integrarán, el flujo de materiales y las posibilidades de evolución de la estación de trabajo influirán en su diseño.

Tomarse el tiempo para planificar estos elementos desde el principio le permitirá diseñar una estación de trabajo más eficiente, más ergonómica y más fácil de adaptar a medida que evolucionen sus necesidades.

• Defina la aplicación: ¿La estación de trabajo se utilizará para el ensamblaje de componentes electrónicos, pruebas, inspección, reparación, un laboratorio o un entorno controlado? Definir su uso desde el principio le ayudará a seleccionar los componentes adecuados y diseñar una estación de trabajo adaptada a sus operaciones.

• Evalúe el espacio disponible: Asegúrese de que la estación de trabajo se integre en su espacio de producción y deje suficiente espacio para los operadores, los carros y la circulación de materiales. Prever un espacio adecuado alrededor de la estación facilita los desplazamientos y contribuye a mantener un flujo de materiales eficiente.

• Optimice la ergonomía: Determine la altura de trabajo, las zonas de alcance, la ubicación de los estantes y la posición de las herramientas y los componentes. Una estación de trabajo bien diseñada permite a los operadores trabajar cómodamente y mantener las herramientas y los materiales al alcance de la mano.

• Integre los equipos necesarios: ¿Su estación de trabajo necesitará una pantalla, un teclado, iluminación LED, soportes para herramientas, fuentes de alimentación o equipos de prueba? Prever estos elementos desde el diseño simplifica el ensamblaje y facilita futuras modificaciones.

• Planifique el flujo de materiales: Coloque los contenedores, las herramientas, los componentes y los suministros de forma lógica para limitar los desplazamientos innecesarios. Una buena organización del flujo de materiales mejora la eficiencia de la estación de trabajo y reduce el desperdicio de movimiento.

• Anticipe las necesidades futuras: Si sus productos o procesos pueden evolucionar, asegúrese de prever suficiente espacio para ampliar o reconfigurar su estación de trabajo. La modularidad del sistema Flexpipe le permite adaptar fácilmente su estación de trabajo a medida que evolucionan sus necesidades, sin tener que reemplazar la estructura existente.

Categoría de aplicación	Aplicaciones típicas de puestos de trabajo
Ensamblaje	– Ensamblaje de circuitos impresos (PCB) – Ensamblaje de baterías – Ensamblaje de módulos de baterías – Dispositivos médicos
Pruebas y verificación	– Pruebas electrónicas – Calibración – Control de calidad
Inspección y servicio	– Inspección – Reparación
Investigación y entornos controlados	– Laboratorios – Salas limpias
Fabricación industrial	– Fabricación de equipos eléctricos

Diseñar una estación de trabajo ESD eficaz

Una vez que haya definido el uso de la estación de trabajo, evaluado el espacio disponible, considerado los requisitos ergonómicos y planificado las posibilidades de evolución, el siguiente paso consiste en seleccionar los componentes que mejor respondan a sus necesidades.

Comience por las superficies

La elección de las superficies es un elemento esencial en el diseño de una estación de trabajo ESD. Se deben distinguir dos tipos de superficies: la superficie de trabajo principal, donde se manipulan los componentes electrónicos, y las superficies utilizadas para los estantes, los cajones y otros elementos de la estación de trabajo.

• Superficies de UHMW-ESD
• Superficies de HDPE

Flexpipe ofrece superficies de trabajo de UHMW-ESD que pueden cortarse a medida según las dimensiones y el espesor requeridos para su estación de trabajo. Las superficies de HDPE Flexpipe pueden utilizarse para fabricar estantes superiores, contenedores, paneles laterales, cajones deslizantes, tableros 5S y paneles portaherramientas.

Diseñe la estación de trabajo en función del operador

Construya su estación de trabajo alrededor del operador, priorizando la ergonomía. Esto significa determinar la altura de la superficie de trabajo y de los estantes, así como el alcance de las zonas óptimas de trabajo. Si se utilizan teclados, asegúrese de disponer de suficiente espacio sin interferir con la zona de ensamblaje.

Si se necesitan pantallas, colóquelas de manera que reduzcan la fatiga visual. La iluminación debe proporcionar suficiente luz sobre la superficie de trabajo sin generar reflejos excesivos, y el operador debe disponer de suficiente espacio para las piernas y los pies, tanto si trabaja de pie como sentado.

• Determine la altura adecuada de la superficie de trabajo, la posición de los estantes y las zonas óptimas de trabajo.
• Prevea suficiente espacio para los teclados y las pantallas.
• Asegure una iluminación adecuada y suficiente espacio para las piernas y los pies.

Organice las herramientas y los materiales

El siguiente paso consiste en asegurarse de que las herramientas estén bien organizadas y que el operador tenga fácil acceso a las herramientas y los materiales. El objetivo es reducir el esfuerzo físico.

Priorice el almacenamiento en el punto de uso para que el operador pueda acceder fácilmente a las piezas, las herramientas y los consumibles. Los estantes situados debajo de la superficie de trabajo sirven para almacenar contenedores de materiales más grandes, mientras que los instalados encima deben estar lo suficientemente altos para no interferir con las tareas.

Los contenedores deben ser fácilmente accesibles y los cajones deslizantes deben proteger las herramientas especiales y los artículos sensibles.

• Utilice el almacenamiento en el punto de uso para mantener las herramientas y los materiales al alcance de la mano.
• Coloque los estantes de manera que maximicen el almacenamiento sin interferir con el trabajo.
• Organice los contenedores y los cajones para facilitar el acceso y proteger adecuadamente las herramientas.

Accesorios que mejoran su estación de trabajo ESD

Desde rieles transportadores, tableros de sombras (shadow boards) y paneles portaherramientas, hasta espuma Kaizen precortada para la organización de herramientas y la metodología 5S, estantes, portadocumentos y accesorios de puesta a tierra, Flexpipe ofrece todo lo necesario para crear estaciones de trabajo ESD modulares.

Producto Flexpipe	Descripción
	Rieles de rodillos: Mejoran el flujo de materiales al facilitar el desplazamiento de las piezas, los contenedores y los ensamblajes dentro del puesto de trabajo. Ver el producto

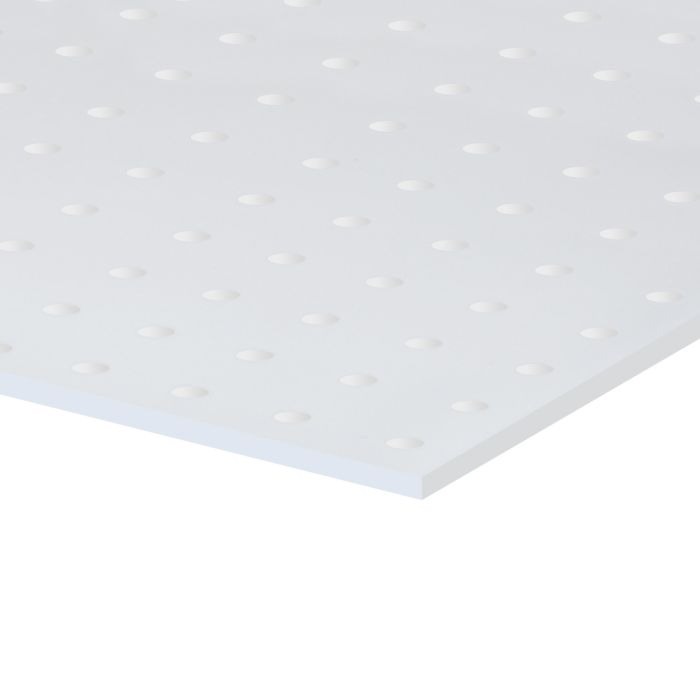

	Panel perforado de HDPE: Ofrece ubicaciones dedicadas para las herramientas, lo que apoya las iniciativas 5S y permite identificar rápidamente las herramientas faltantes. Ver el producto

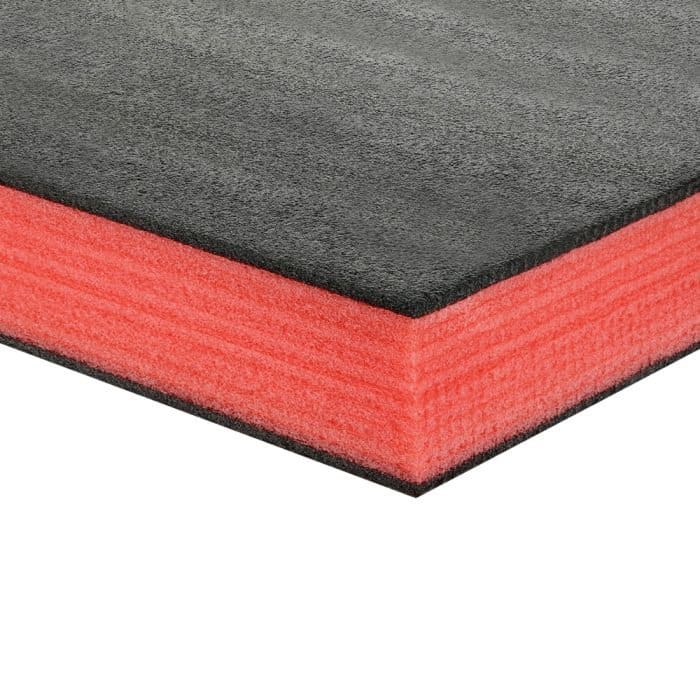

	Espuma Kaizen: Permite crear recortes a medida que mantienen las herramientas en su lugar para una organización 5S y facilitan la identificación inmediata de las herramientas y artículos faltantes. Ver el producto

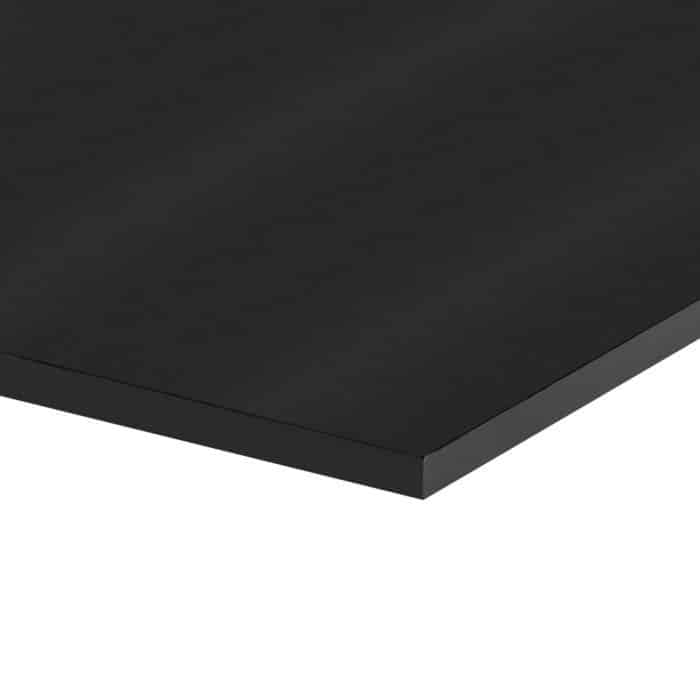

	Placa negra ESD: Ideal para las superficies de trabajo y los paneles integrados en el puesto de trabajo modular ESD. Ver el producto

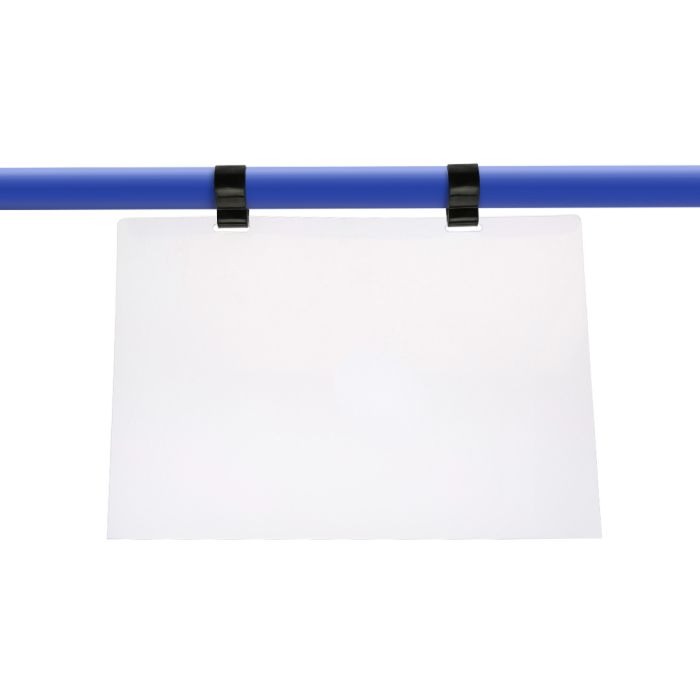

	Portadocumentos: Permiten mantener las instrucciones de trabajo, los planos y los documentos de control de calidad visibles y protegidos, sin ocupar un espacio valioso en la superficie de trabajo. Ver el producto

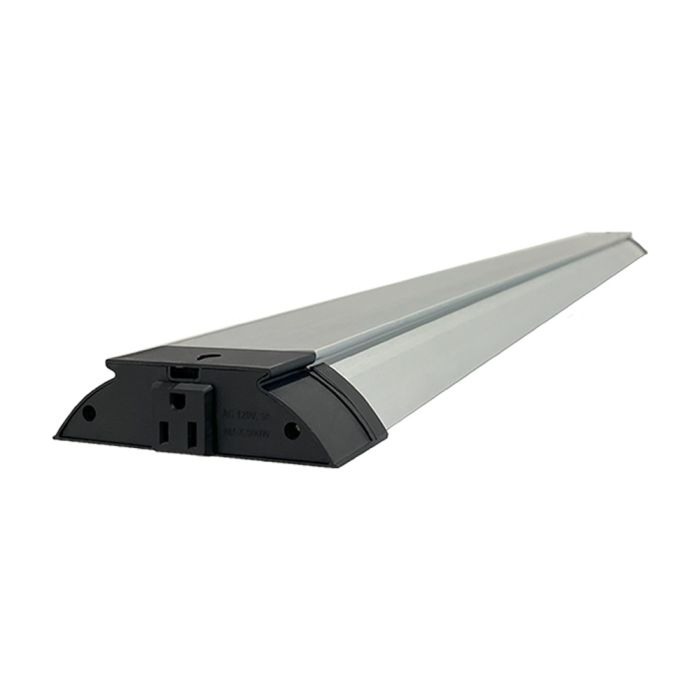

	Iluminación LED: Ilumina las superficies y las zonas de trabajo para reducir la fatiga visual y permitir a los operadores localizar fácilmente las herramientas y los consumibles. Ver el producto

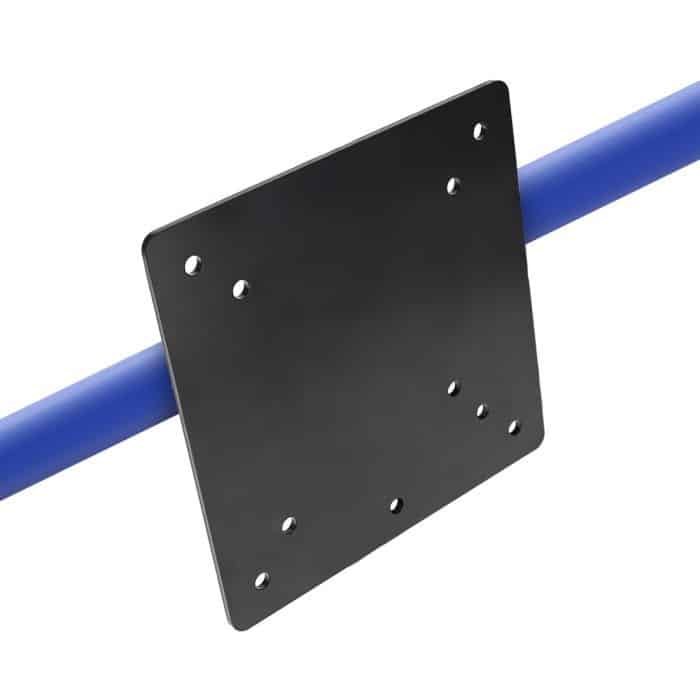

	Soporte para monitor: Permite posicionar fácilmente los monitores y las pantallas para ayudar a los operadores a consultar los requisitos de las órdenes de trabajo y realizar la captura de datos. Ver el producto

Mantenimiento

Mantener su estación de trabajo modular ESD en buen estado requiere algunas prácticas sencillas.

En primer lugar, realice inspecciones periódicas de la estación de trabajo. No se trata únicamente de verificar que se respeten los principios 5S y que la estación permanezca bien organizada, sino también de asegurarse de que la estructura sea sólida, estable y esté bien mantenida.

En segundo lugar, inspeccione toda la estructura, no solo la superficie de trabajo. Verifique el estado de las ruedas, los tubos, las juntas y los conectores. Preste también atención a los diferentes niveles de la estación de trabajo para detectar cualquier desalineación o inclinación anormal. Si algún componente está dañado, flojo o mal posicionado, realice los ajustes necesarios.

En tercer lugar, mantenga adecuadamente las superficies de trabajo y los accesorios. Inspecciónelos regularmente y tome las medidas necesarias para evitar daños causados por un uso inadecuado o por falta de mantenimiento.

¿Necesita más consejos?

Descargue gratis la Guía de protección ESD de Flexpipe para descubrir cómo diseñar una estación de trabajo adaptada a entornos sensibles a las descargas electrostáticas, elegir los materiales adecuados, realizar las verificaciones ESD y evitar errores comunes al implementar sus medidas de protección.

Por qué los sistemas modulares superan a los soldados

En todos los aspectos cuantificables, las estaciones de trabajo modulares con protección ESD de Flexpipe superan a las estaciones de trabajo genéricas, prefabricadas y de acero soldado. Las estaciones de trabajo Flexpipe son ajustables y pueden ser modificadas por el propio personal de producción; además, permiten ampliaciones en cualquier momento, son fáciles de reparar, no requieren soldadura, tienen un menor coste a lo largo de su vida útil y el material utilizado para su construcción es reutilizable.

El resultado es un menor coste a lo largo de la vida útil y una vida útil total más prolongada.

Flexpipe modular modular	Soldado tradicional
✓ Ajustable	– Fijo
✓ Ampliable	– Reemplazar la mesa completa
✓ Fácil de reparar	– Requiere soldadura
✓ Reutilizable	– No reutilizable
✓ Menor costo durante su vida útil	– Mayores costos de modificación

Estación de trabajo modular Flexpipe vs. estación de trabajo de acero soldado

Las estaciones de trabajo modulares ESD Flexpipe superan a las estaciones de trabajo de acero soldado en todos los aspectos. Las estaciones Flexpipe pueden ser ajustadas, ampliadas y reparadas por los propios empleados con herramientas simples y sin soldadura, y sus materiales pueden reutilizarse.

No.

El uso de materiales compatibles con ESD constituye un primer paso esencial. Sin embargo, para que una estación de trabajo cumpla con los requisitos ESD, debe estar correctamente conectada a tierra, contar con las superficies de trabajo adecuadas, respetar los requisitos ESD aplicables, someterse a pruebas y, sobre todo, ser inspeccionada por un auditor externo.

En la industria electrónica, un laboratorio independiente o un auditor especializado visita sus instalaciones de fabricación para verificar y certificar la conformidad ESD de la estación de trabajo.

Una empresa puede diseñar y ensamblar una estación de trabajo modular ESD utilizando tubos de acero, juntas y accesorios Flexpipe, conectarla a tierra y realizar las pruebas necesarias, pero aun así deberá recurrir a un tercero para certificar que cumple con los requisitos ESD.

Todo lo que necesita para construir su estación de trabajo ESD

Construir una estación de trabajo ESD modular no requiere recurrir a varios proveedores. Flexpipe ofrece todos los materiales aptos para ESD en un solo lugar:

• Estructura — tubos de acero, uniones, conectores y fijaciones aptos para ESD
• Superficies — superficies de trabajo UHMW-ESD y paneles HDPE, cortados a medida
• Flujo y organización — rieles de rodillos, paneles perforados, espuma Kaizen, contenedores y correderas de cajón
• Accesorios para la estación — portadocumentos, iluminación LED, soportes para monitor y ruedas
• Control ESD — tapetes disipativos, monitores de pulsera antiestática e ionizadores

Comience con un plano gratuito, ajústelo en el Flexpipe Creator y ordene las piezas directamente. Si su equipo tiene poco tiempo, nuestro servicio de ensamblaje puede entregar la estructura lista para usar.
