Quelle est la résistance à la traction des joints connecteurs Flexpipe?

Lorsque l’on conçoit une structure, on doit s’assurer que chacun de ses composants peut convenablement soutenir la charge désignée. Afin de vous aider à choisir les bons joints connecteurs en métal, nous avons effectué des tests pour mesurer leurs capacités de charge respectives.

Est-ce que votre collègue devrait voir ceci?
Partagez cette page

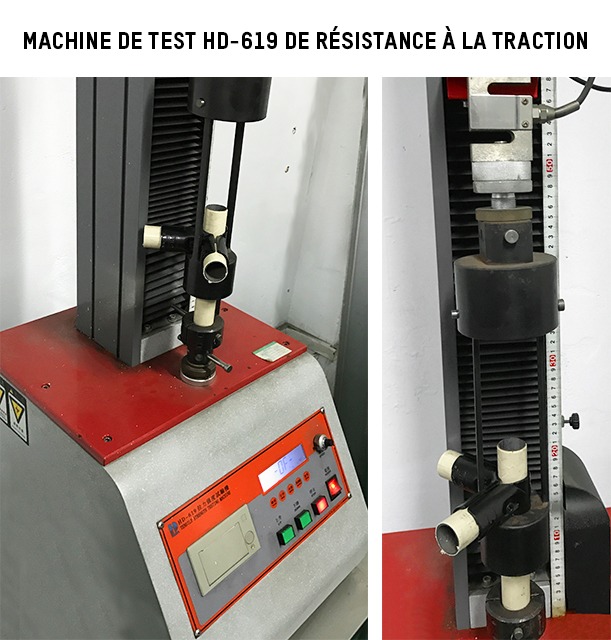

Ainsi, nous avons assemblé divers joints connecteurs et tubes réguliers de 1 mm et les avons testés avec une machine de résistance à la traction HD-619. Les tests consistaient à tirer sur les tubes jusqu’à ce que les joints connecteurs commencent à glisser. Dans le cas présent, le couple a été réglé à 10 Nm et aucune autre vis auto-perçante n’a été utilisée pour solidifier les connecteurs.

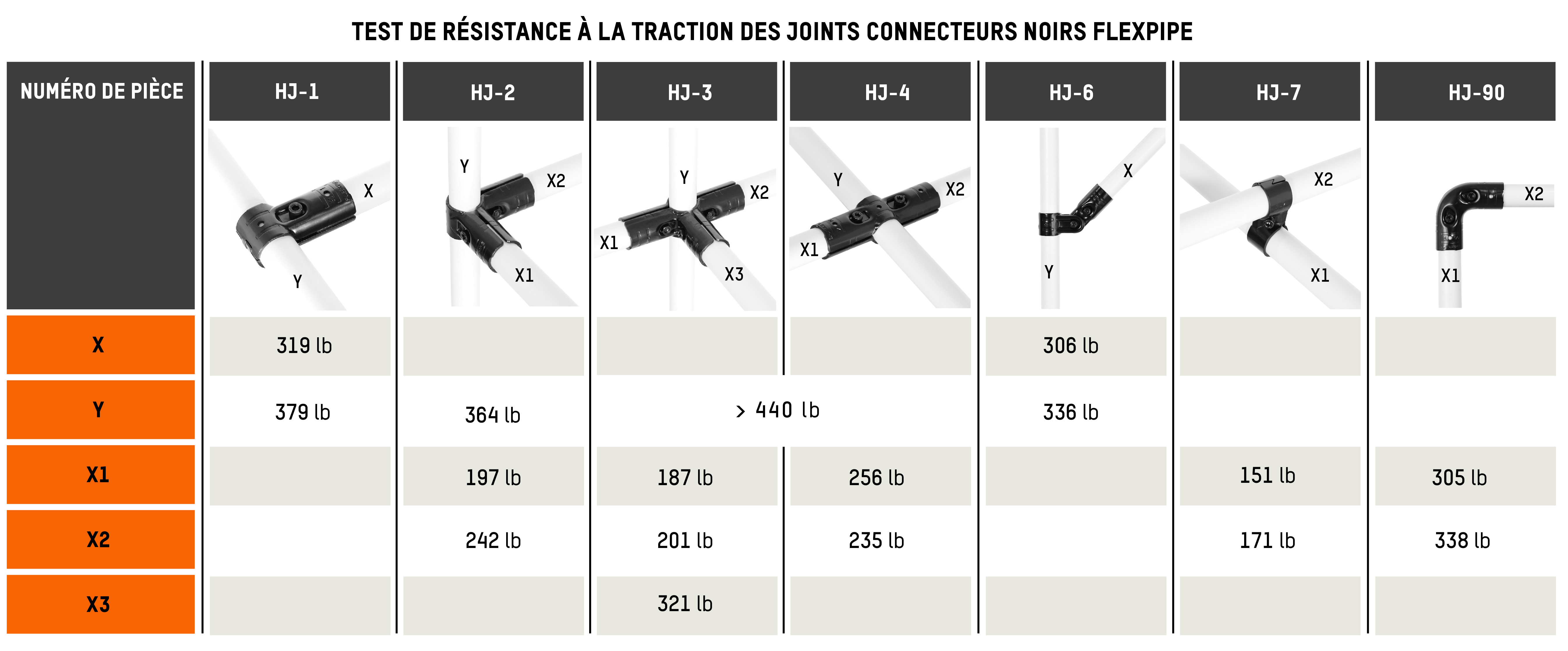

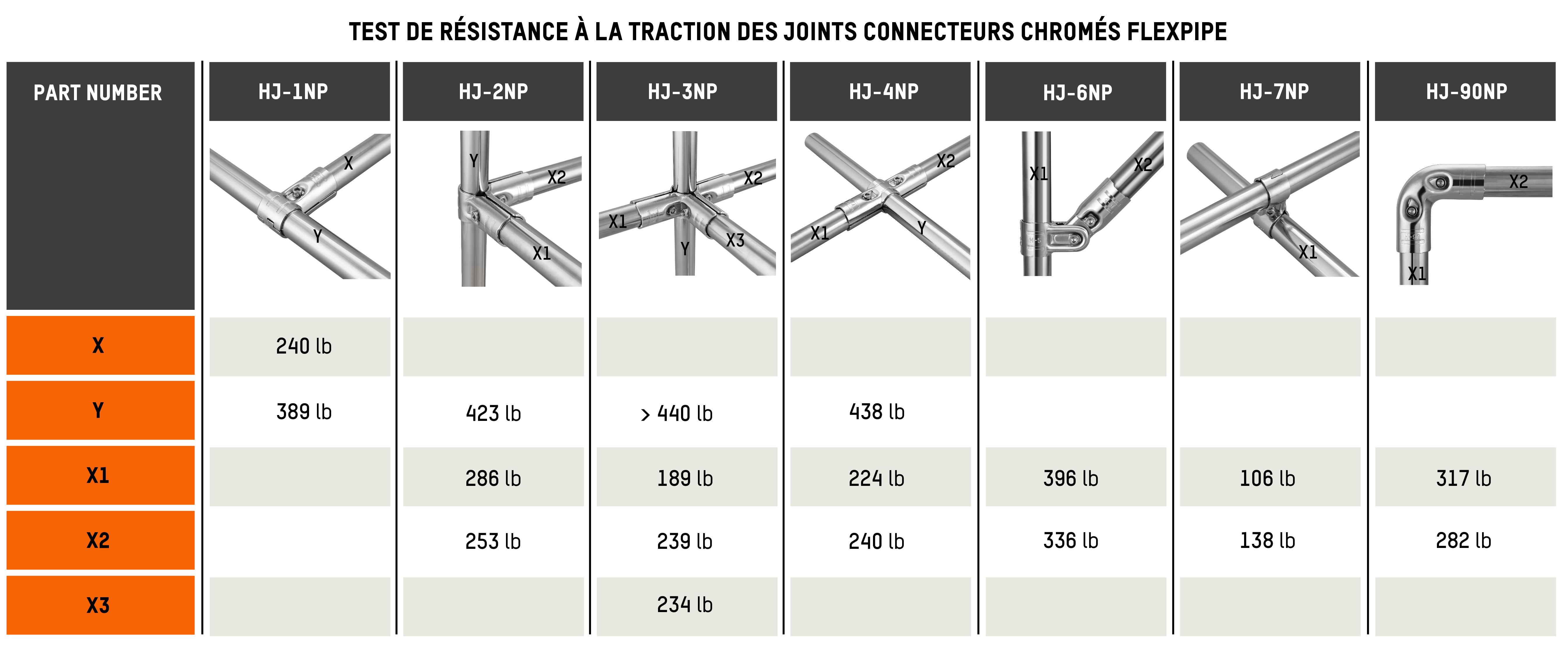

Chaque combinaison de joint connecteur et tubes est montrée dans l’image ci-dessous. Leur capacité de charge correspondante se trouve dans le tableau, à l’intersection du numéro de pièce et identifiant de tube. La machine HD-619 a une capacité de test de tension limitée à 440 livres.

Si vous êtes incertains quant à quel joint connecteur choisir pour votre structure, veuillez contacter votre chargé de projet. Il se fera un plaisir de vous fournir toute l’information nécessaire.
